Dal barra PTFE si ricavano al tornio boccole, fasce, anelli e pezzi a disegno. Dal tubo si ottengono gusci, raccordi e condotte per fluidi aggressivi. Entrambi i formati sono disponibili in PTFE vergine e nei principali compound caricati, pronti per lavorazione CNC immediata.
Larosi fornisce barre e tubi in PTFE con spedizione in 24 ore dal magazzino di Padova. I tagli su misura sono disponibili su richiesta per ogni dimensione. Per particolari lavorati a disegno, il nostro servizio conto terzi gestisce tornitura, fresatura e rettifica su specifiche del cliente.
Catalogo
Richiedi il nostro catalogo dei barre e tubi PTFE di tuo interesse
Prezzi
Richiedi prezzi in € e preventivi per barre e tubi PTFE
Consulenza
Contattaci per richiedere una consulenza degli esperti Larosi

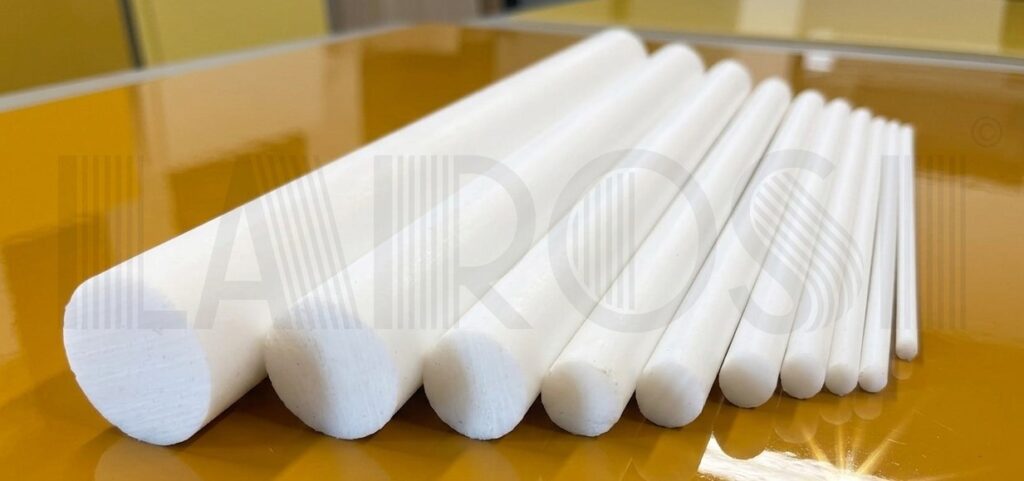

Barra Piena in PTFE (Tondi)
Le barre piene in PTFE, comunemente dette tondi, sono il semilavorato di partenza per la produzione di componenti torniti. Si lavorano con tornio CNC standard senza necessità di lubrificante. Il materiale non incolla agli utensili e non produce trucioli pericolosi.
Diametri e lunghezze disponibili
| Diametro (mm) | Lunghezza standard | Tipologia | Grado PTFE |
| Ø 10 – 50 mm | 1000 / 2000 mm | Estruso | Vergine / Caricato |
| Ø 51 – 150 mm | 1000 / 2000 mm | Estruso / Stampato | Vergine / Caricato |
| Ø 151 – 300 mm | 1000 mm | Stampato | Vergine / Caricato |
| Su misura | A richiesta | Taglio su misura | Tutti i gradi |
I tondi estrusi garantiscono maggiore omogeneità strutturale per diametri fino a 150 mm. Per diametri superiori, la tecnologia di stampaggio assicura densità uniforme e assenza di vuoti interni.
Barre estruse o stampate: quando cambia la scelta
Le barre estruse hanno una struttura cristallina più uniforme. Sono la scelta standard per la maggior parte delle lavorazioni meccaniche. Le barre stampate, prodotte per pressatura diretta del materiale in polvere, sono necessarie per diametri superiori a 150 mm e per grandi spessori di parete nelle barre forate. Offrono resistenza alla compressione leggermente superiore rispetto agli estrusi.
Applicazioni principali delle barre PTFE
- Boccole e cuscinetti a basso attrito per macchinari industriali
- Fasce e anelli per pistoni in impianti pneumatici e oleodinamici
- Distanziali e supporti per assemblaggi meccanici
- Rondelle di tenuta e guarnizioni di forma complessa ricavate al tornio
- Manicotti isolanti per componenti elettrici ad alta temperatura

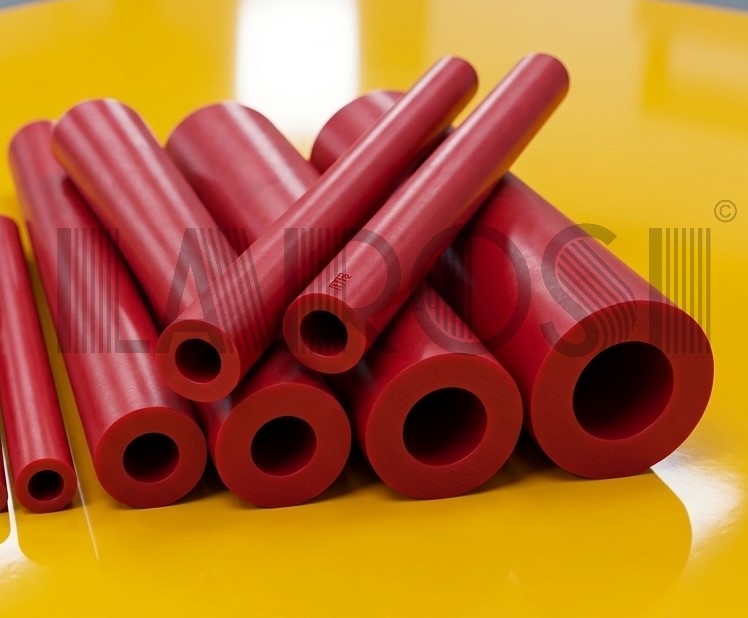

Tubi in PTFE
Il tubo PTFE combina leggerezza, inerzia chimica e resistenza alle temperature estreme. Viene usato per condotte di fluidi corrosivi, guaine protettive di cavi in ambienti aggressivi e corpo di valvole speciali. La superficie interna liscia riduce le perdite di carico rispetto a tubi in altri materiali.
Diametri e spessori disponibili
| Diametro esterno (mm) | Spessore parete (mm) | Lunghezza standard | Tipologia |
| 15 – 60 mm | 0,5 – 10 mm | 1000 / 2000 mm | Estruso |
| 61 – 150 mm | 5 – 30 mm | 1000 / 2000 mm | Estruso / Stampato |
| 151 – 400 mm | 10 – 50 mm | 1000 mm | Stampato |
| Su misura | A richiesta | A richiesta | Tutti i gradi |
Per tubi con spessori di parete molto ridotti (inferiori a 1 mm) o diametri fuori catalogo, contattare l’ufficio tecnico con le specifiche del progetto.
Applicazioni principali dei tubi PTFE
- Condotte per acidi, basi e solventi in impianti chimici
- Guaine termiche per cavi in ambienti ad alta temperatura
- Corpo di valvole e raccordi per fluidi aggressivi
- Tubazioni per impianti farmaceutici e alimentari idonee FDA
- Rivestimento interno di tubi metallici (liner PTFE)
Tubi estrusi e tubi stampati
I tubi estrusi sono disponibili per diametri fino a circa 150 mm. Hanno spessori di parete uniformi e superficie interna liscia. I tubi stampati si usano per diametri maggiori e spessori di parete importanti. La lavorazione successiva (tornitura interna ed esterna) consente di portare il tubo stampato alle dimensioni esatte richieste dal progetto.
Caratteristiche Tecniche del PTFE per Barre e Tubi
I valori riportati si riferiscono a PTFE vergine a 23 °C. Per i compound caricati, le proprietà meccaniche variano in funzione del tipo e della percentuale di additivo utilizzato.
| Proprietà | Unità | Norma | Valore (PTFE vergine) |
| Densità | g/cm³ | ISO 1183 | 2,18 |
| Resistenza a trazione | N/mm² | ISO 527 | 25 – 36 |
| Resistenza a compressione (1%) | N/mm² | ASTM D 695 | 4 – 4,5 |
| Durezza Shore D | ISO 868 | 55 – 57 | |
| Coeff. di attrito dinamico (su acciaio) | 0,05 – 0,09 | ||
| T° esercizio continuo | °C | -200 / +260 | |
| T° max (breve termine) | °C | +300 | |
| Conducibilità termica | W/(m·K) | 0,20 – 0,23 | |
| Resistenza chimica | Inerte a quasi tutti gli acidi e basi | ||
| Conformità alimentare | FDA, EC 10/2011 |
I valori sono medie di riferimento. Non costituiscono valori garantiti per ogni lotto. Per applicazioni con tolleranze critiche, richiedere la scheda tecnica specifica del materiale.
Resistenza chimica del PTFE in forma di barra e tubo
Il PTFE è inerte alla quasi totalità degli acidi, basi e solventi noti. Resiste all’acido solforico concentrato, all’acido cloridrico, alla soda caustica e agli idrocarburi alifatici e aromatici. I soli agenti che lo attaccano sono il fluoro elementare ad alta temperatura e il clorotrifluoruro. Per verificare la compatibilità chimica con un reagente specifico, contattare il nostro ufficio tecnico con la scheda di sicurezza del prodotto.
Compound Caricati per Barre e Tubi PTFE
L’aggiunta di cariche specifiche migliora selettivamente alcune proprietà del PTFE. La scelta del compound corretto dipende dal tipo di sollecitazione meccanica, dalla temperatura di esercizio e dalla presenza di contatto con reagenti chimici.
| Compound | Carica % | Vantaggio principale | Applicazione tipica |
| PTFE Vergine | 0% | Inerzia chimica massima, idoneo FDA | Chimica, farmaceutica, alimentare |
| PTFE + Fibra di vetro | 15-25% | Maggiore rigidità e resist. all’usura | Boccole, guide lineari |
| PTFE + Bronzo | 40-60% | Resistenza a compressione elevata | Cuscinetti a secco, pistoni, anelli |
| PTFE + Grafite | 15-25% | Basso attrito, lubrificazione a secco | Sedi valvole, fasce per pistoni |
| PTFE + MoS₂ | 3-5% | Basso attrito statico e antiaderenza | Componenti con requisiti di resist. |
Come scegliere il compound per boccole e cuscinetti
Per boccole e cuscinetti a secco con carichi moderati, il PTFE con grafite offre il miglior compromesso tra attrito e resistenza chimica. Con carichi elevati e bassa velocità, il compound al bronzo regge meglio la compressione. In presenza di fluidi chimicamente aggressivi, il grado vergine rimane obbligatorio, accettando le limitazioni meccaniche del materiale puro.
Lavorazioni CNC su Barre e Tubi PTFE
Larosi offre un servizio di lavorazione conto terzi su barre e tubi PTFE. Le lavorazioni vengono eseguite su macchine CNC con personale specializzato. È possibile ricevere il semilavorato già lavorato alle dimensioni finali, pronto per il montaggio.
Lavorazioni disponibili su barra PTFE
- Tornitura CNC: boccole, fasce, anelli, distanziali, manicotti torniti
- Foratura e alesatura: fori passanti, fori ciechi, alesature di precisione
- Rettifica cilindrica esterna e interna per tolleranze strette (h6/H7)
- Troncatura e taglio su misura con finitura delle facce
Lavorazioni disponibili su tubo PTFE
- Tornitura interna ed esterna per portare il tubo alle dimensioni di progetto
- Foratura radiale e fresatura di tasche o scanalature
- Taglio a misura con finitura precisa delle estremità
- Smussatura e svasatura per raccordi e connessioni
Nota tecnica: tolleranze e transizione di fase
Il PTFE subisce una piccola variazione volumetrica (circa 1%) tra 19 °C e 21 °C. Per lavorazioni con tolleranze inferiori a ±0,1 mm, il materiale deve essere stabilizzato termicamente prima del controllo dimensionale. Le lavorazioni di rettifica di precisione vengono eseguite a temperatura controllata.
Domande Frequenti su Barre e Tubi PTFE
Qual è la differenza tra barra estrusa e barra stampata?
La barra estrusa si produce per estrusione continua del materiale. Offre buona uniformità strutturale ed è disponibile per diametri fino a 150 mm circa. La barra stampata si ottiene per compressione del polimero in polvere in uno stampo: necessaria per grandi diametri (oltre 150 mm), garantisce densità elevata e assenza di vuoti interni. Entrambe si lavorano con le stesse macchine CNC.
Posso usare il tubo PTFE per trasportare acidi concentrati?
Sì, il tubo PTFE vergine è idoneo al trasporto di quasi tutti gli acidi concentrati, compreso l’acido solforico, l’acido nitrico e l’acido cloridrico. È necessario verificare la compatibilità con la temperatura di esercizio e la pressione del fluido. Per applicazioni in pressione, il tubo PTFE viene spesso abbinato a un rinforzo esterno metallico o a calze in materiale composito.
È possibile ricevere barre già tornite con le mie misure?
Sì. Inviando il disegno tecnico (DXF, DWG o PDF), il nostro ufficio tecnico prepara un preventivo per la lavorazione CNC entro 24 ore. Le dimensioni, le tolleranze e le finiture richieste vengono analizzate per verificare la fattibilità. Per lavorazioni in serie, forniamo sia il pezzo prototipo che la produzione in quantità.
Il PTFE si può incollare?
Con i normali adesivi no. La superficie del PTFE è naturalmente antiaderente: questo è uno dei suoi vantaggi, ma rende difficile l’incollaggio diretto. Per assemblare componenti in PTFE è necessario un trattamento superficiale specifico (napalm etching o trattamento al sodio metallico) che crea siti attivi sulla superficie. In alternativa, si utilizzano soluzioni meccaniche: filettature, cave, asole o inserti.
Richiedi Barre o Tubi PTFE su Misura
Per ricevere un preventivo indicate il formato (barra o tubo), il diametro, la lunghezza, il grado PTFE e la quantità. Per lavorazioni a disegno è possibile allegare il file tecnico direttamente via email.
