Barre Antivibrante – Confronto con altri sistemi antivibranti

Capire quando usare una barra antivibrante — e quando invece orientarsi su soluzioni alternative — è fondamentale per una specifica corretta. Ecco un confronto pratico con i principali sistemi antivibranti.

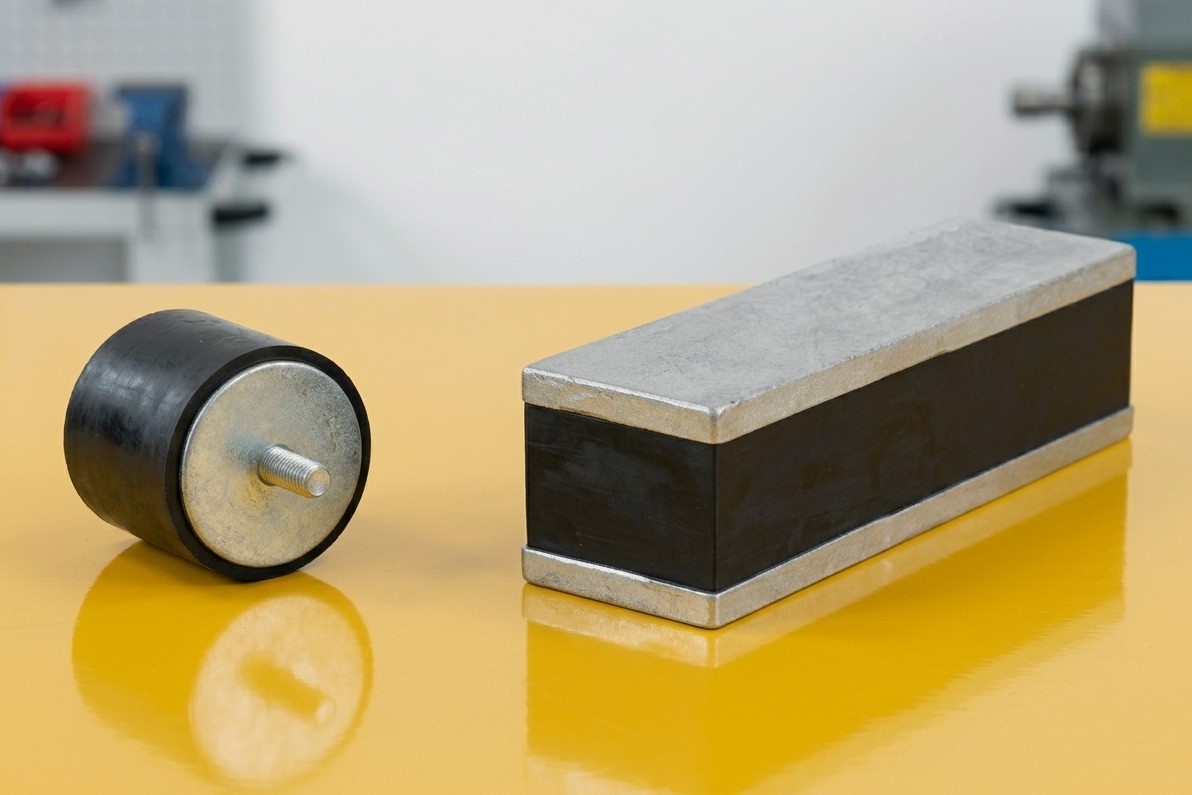

Barre antivibranti vs piedini antivibranti

I piedini antivibranti sono supporti puntuali, generalmente cilindrici o troncoconici, posizionati sotto i quattro angoli di una macchina. Le barre antivibranti, invece, distribuiscono il carico lungo tutta la loro lunghezza, adattandosi meglio a basamenti lunghi o a macchine con più punti di appoggio ravvicinati.

• Usa i piedini quando la macchina ha 4 punti di appoggio discreti, quando è necessario regolare l’altezza di livellamento (piedini regolabili), o quando lo spazio di installazione è ridotto.
• Usa le barre quando il basamento è allungato, quando la distribuzione del carico lungo un asse è preferibile, o quando l’installazione richiede un supporto continuo sotto la struttura.

Barre antivibranti vs molle ad aria

Le molle ad aria (air springs) offrono frequenze naturali molto basse (2–5 Hz) e sono la soluzione per l’isolamento di macchinari estremamente sensibili (banchi ottici, tavole sismiche, scanner di precisione). Le barre antivibranti operano in un range di frequenze più elevato e non richiedono un impianto pneumatico.

• Usa le molle ad aria quando la frequenza di eccitazione è molto bassa o quando è richiesta una frequenza naturale del sistema inferiore a 5 Hz.
• Usa le barre antivibranti per la grande maggioranza delle applicazioni industriali standard, dove le frequenze di eccitazione sono superiori a 15–20 Hz e non è disponibile alimentazione pneumatica.

Barre antivibranti vs supporti elastomerici (silent block)

I silent block e i supporti elastomerici cilindrici o bush sono progettati per carichi prevalentemente torsionali o radiali (tipicamente in ambito automotive o sui motori a combustione). Le barre antivibranti sono invece ottimizzate per carichi di compressione distribuiti, tipici dei supporti di basamento industriale.

• Usa i silent block in applicazioni con prevalenza di sforzi torsionali o radiali (trasmissioni, sospensioni, bracci oscillanti).
• Usa le barre antivibranti per l’appoggio e l’isolamento di macchine su piani o strutture metalliche, dove il carico è prevalentemente verticale per compressione.
